数字孪生驱动生产运行监控：车间全要素可视化方案

工厂生产运行管理的信息困局

在大多数制造企业中，生产管理面临一个普遍困境：信息是割裂的。MES系统记录着订单和工序进度，SCADA系统监控着设备运行参数，PLC控制器管着产线动作，质量系统存着检验结果——每个系统都在产生数据，但这些数据互不相通。当产线出现异常时，管理者需要穿梭于多个系统之间，手动拼凑信息，响应时间往往以小时计。

更棘手的是，传统的数据看板只能展示二维表格和图表，无法直观反映车间现场的空间关系。管理者看到"3号设备故障"的报警，却不知道这台设备在车间什么位置、周围有什么、是否影响了上下游工序。信息有了，但"看不见、连不上、用不好"。

方案概述

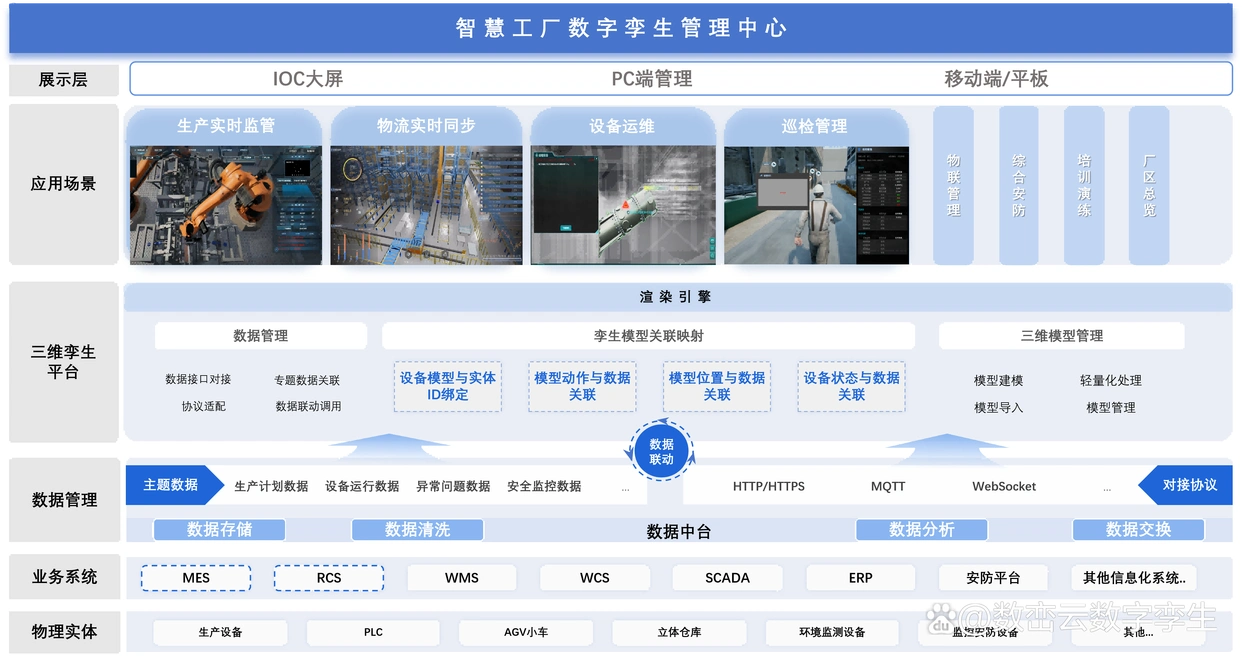

数峦云生产运行监控场景方案，以数字孪生技术为核心，将车间的全要素——设备、产线、物料、人员、环境——在三维虚拟空间中进行1:1还原，并接入MES、SCADA、PLC、WMS等系统的实时数据，实现生产运行的全要素可视化、全链路可追溯、全异常可预警。

四大功能模块详解

模块一：车间三维可视化

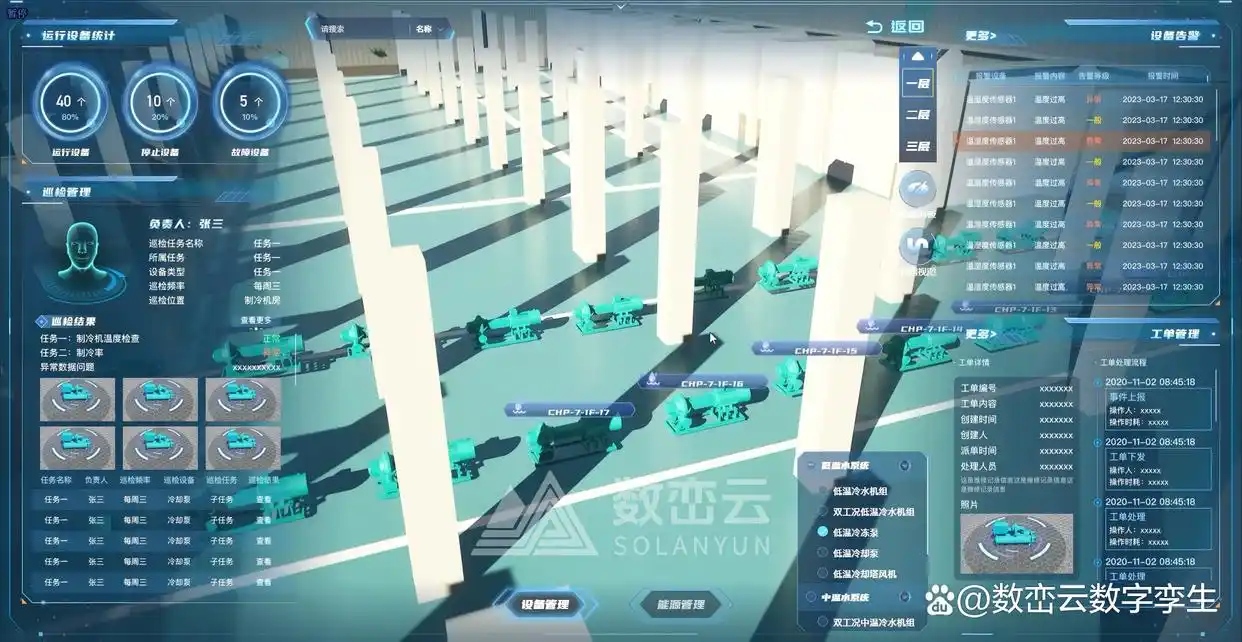

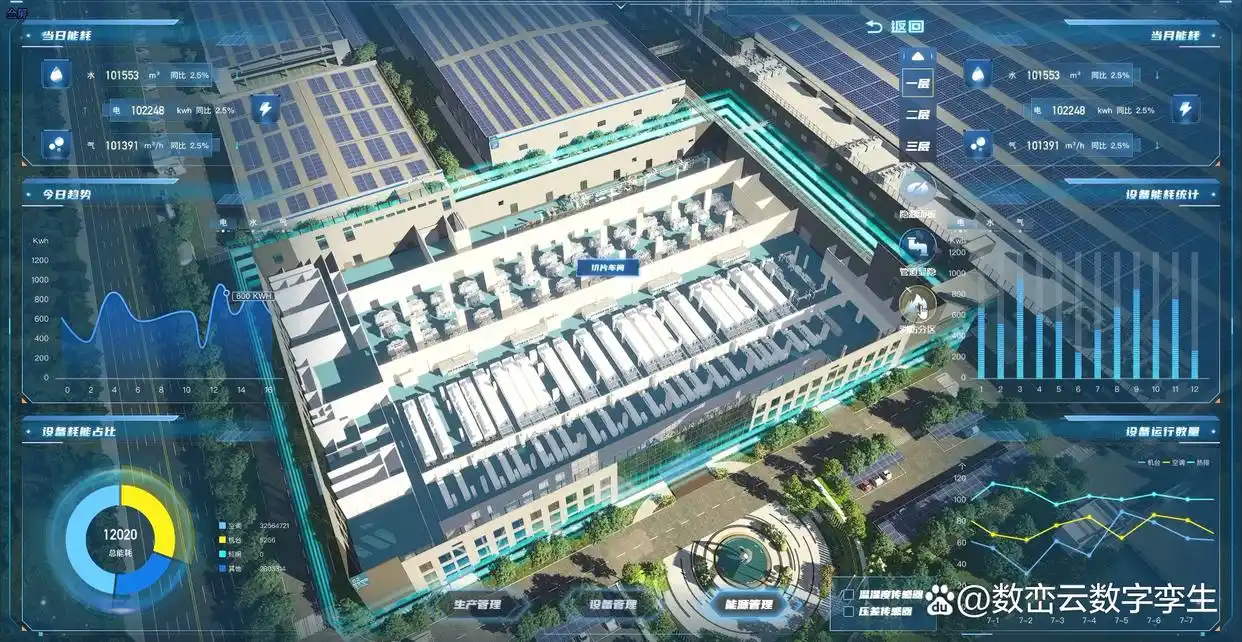

通过激光扫描、BIM建模等方式对车间进行高精度三维还原，在数字孪生场景中呈现每台设备、每条产线、每个工位的精确位置和空间关系。接入设备运行状态数据后，三维场景中的设备模型会根据实时状态动态变色——运行中为绿色、待机为黄色、故障为红色，管理者一眼即可掌握全车间运行态势。支持自由漫游、点击设备查看详情、多视角切换等交互操作。

模块二：生产进度监控

将MES系统中的工单数据映射到三维场景中，实现订单→工序→产线的全链路可视化追踪。每个工位在三维场景中显示当前生产工单号、计划产量、实际产量、达成率、节拍时间。管理者可以直观看到哪条产线在按计划推进、哪条产线出现了瓶颈，快速定位制约因素。支持按订单维度追溯生产全过程，从投料到出库的每一道工序都可在三维场景中回放。

模块三：设备状态监控（绿黄红三色赋码）

为每台关键设备建立数字孪生档案，实时采集转速、温度、压力、振动、电流等运行参数。系统根据预设阈值和AI算法对设备健康度进行评分，并在三维场景中以绿、黄、红三色赋码直观呈现。绿色表示正常运行，黄色表示参数偏离需关注，红色表示故障或即将故障需立即处理。当设备变黄或变红时，系统自动弹出告警，并联动该设备的历史维修记录、备件库存信息，辅助维护团队快速决策。

模块四：AGV/物流调度可视化

对接WMS和AGV调度系统，在三维场景中实时展示厂内物流的全景态势。每台AGV小车的位置、状态、任务在三维场景中动态呈现，物料输送路线一目了然。当AGV出现拥堵或路线冲突时，系统自动提示并推荐优化路径。管理者可直观评估物流效率，优化厂内物流动线设计。

技术亮点

实时数据驱动： 自研工业物联网网关支持Modbus TCP、OPC UA、MQTT等主流工业协议，数据采集与推送延迟控制在毫秒级，确保三维场景中的每一帧画面都反映物理车间的真实状态。

多系统无缝对接： 平台已适配西门子、罗克韦尔、三菱等主流PLC，以及SAP、用友、金蝶等ERP/MES系统，通过标准API快速对接，打破数据孤岛。

毫秒级同步： 基于WebSocket和自研数据总线技术，实现从设备端到三维场景的毫秒级数据同步，确保虚实映射的实时性。
