数字孪生对接MES/ERP：工厂数据融合架构解析

走进任何一座运营中的制造工厂，你会看到一个尴尬现实：MES管生产执行，ERP管业务订单，SCADA监控设备状态，WMS独立管理仓储——四大系统各据一方，数据互不相通。车间主任看产线产量得登MES，查原料库存得开WMS，了解设备健康状态又得切SCADA界面。信息孤岛导致决策滞后、响应迟缓，已成为智能制造落地的头号绊脚石。

一、数字孪生：构建统一数据融合层

数字孪生管控平台并非要替代MES或ERP，而是在这些系统之上构建一个统一的数据融合层。通过标准化的数据采集接口，将生产执行、设备运行、业务管理、仓储物流等多源数据汇聚到同一平台，经清洗、转换和关联后映射到三维工厂模型中，实现"一套数据、一张图、全局可视"。

二、四大对接维度详解

1. 对接MES：工单与产能映射三维产线

MES承载着工厂最核心的生产执行数据——工单进度、工序流转、产量报工、良率统计。数字孪生平台通过REST API或数据库直连方式与MES对接，实时获取工单状态和工序进度，将抽象数据映射到三维产线模型中。管理人员在三维大屏上即可看到：每条产线当前执行的工单编号、计划产量与实际产量对比、各工序节拍时间、在制品数量及流转位置。当某工序延误，对应三维工位自动标红预警，并联动展示上下游影响范围。

2. 对接SCADA/PLC：设备参数驱动模型运转

SCADA和PLC是工厂设备层的"神经末梢"，实时采集温度、压力、转速、振动、电流等运行参数。平台通过工业网关接入SCADA/PLC数据，将设备参数实时映射到三维设备模型上。每台关键设备在三维场景中都有对应的数字模型，不仅外观与实体一致，还能根据实时参数动态变化：设备运转时传动部件同步转动，温度超限时高亮热点区域，振动异常时触发模型抖动并弹出告警。

3. 对接ERP：订单与生产进度的业务闭环

ERP掌握着从客户订单到采购计划的全链路业务数据。平台拉取ERP中的订单信息、采购到货状态和库存数据，与MES中的生产进度关联，实现从"订单到交付"的全链路可视化。三维看板上可查看各订单完成进度、物料齐套率、预计交付日期，以及因物料短缺可能导致的生产瓶颈。

4. 对接WMS：仓储与车间物流联动

WMS管理着原料库、成品库和车间线边仓的物料数据。对接WMS后，平台将仓储库存信息与车间物流轨迹融合展示。三维场景中可动态呈现物料从仓库出库、经AGV配送至线边的全流程路径，实时显示各库位库存水位，当线边仓低于安全库存时自动预警。

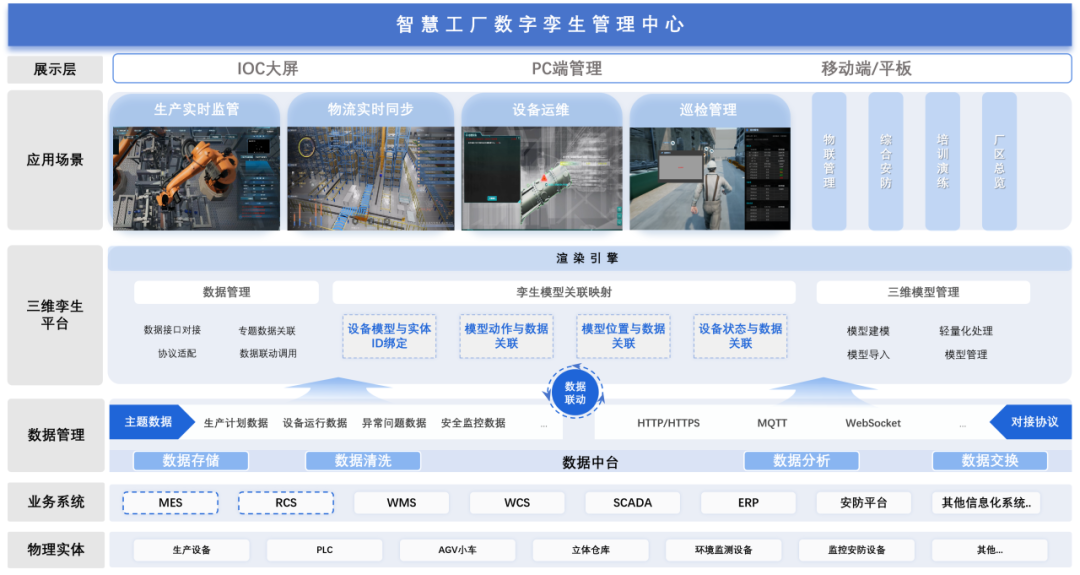

三、三层技术架构

数据采集层——部署工业网关，支持多种工业协议适配，从PLC、传感器、SCADA、MES、ERP、WMS等系统和设备采集原始数据。网关支持边缘端数据预处理，降低带宽压力。

数据处理层——对多源数据进行清洗、格式转换、时间戳对齐和语义关联。例如将MES的工单ID与SCADA的设备ID建立映射关系。数据经Kafka消息队列缓冲后写入时序数据库，支持高频写入和实时查询。

三维呈现层——基于UE5引擎构建三维工厂场景，将处理后的数据绑定到对应的三维模型节点，实现数据驱动的动态渲染。

四、对接协议支持

Modbus TCP：适配传统PLC和仪表设备，覆盖工厂存量设备

OPC UA：工业自动化标准协议，支持复杂数据模型和加密传输

MQTT：轻量级消息协议，适用于物联网设备和移动端数据上报

REST API：与MES、ERP、WMS等业务系统对接的标准接口

WebSocket：支持双向实时通信，用于三维大屏低延迟数据推送

五、实施难点与建议

难点一：老设备无标准接口。 大量使用十年以上的老旧设备，只有硬接点信号或私有协议。建议加装IO模块或协议转换网关，将硬接点信号转为Modbus TCP输出。

难点二：数据标准不统一。 不同系统对同一物料的编码命名各异。建议在数据处理层建立统一数据字典和映射规则，项目启动前优先梳理物料主数据。

难点三：实时性要求差异大。 设备温度参数需秒级刷新，产量数据分钟级更新即可。建议按数据类型分级处理：高频实时数据走MQTT+时序数据库通道，业务数据走REST API定时拉取。
